ロゴ アイコン製造工程・教育

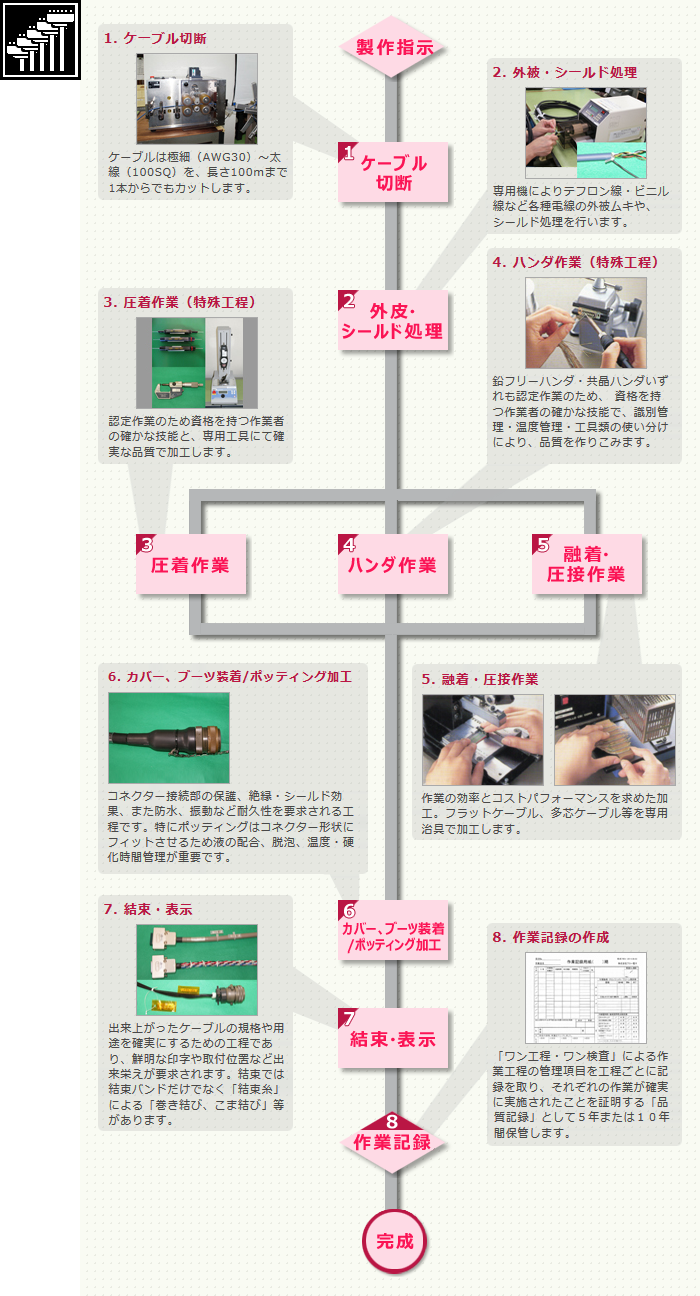

製造工程

1

製作指示

お客様の要求仕様に準じた製作指示が出ます。

2

ケーブル切断

ケーブル切断

ケーブルは極細(AWG30)~太線(100SQ)を、長さ100mまで1本からでもカットします。

3

外被・シールド処理

外被・シールド処理

専用機によりテフロン線・ビニル線など各種電線の外被ムキや、シールド処理を行います。

4

圧着作業(特殊工程)

圧着作業(特殊工程)

認定作業のため資格を持つ作業者の確かな技能と、専用工具にて確実な品質で加工します。

5

ハンダ作業(特殊工程)

ハンダ作業

鉛フリーハンダ・共晶ハンダいずれも認定作業のため、 資格を持つ作業者の確かな技能で、識別管理・温度管理・工具類の使い分けにより、品質を作りこみます。

6

融着・圧接作業

圧接作業

作業の効率とコストパフォーマンスを求めた加工。フラットケーブル、多芯ケーブル等を専用治具で加工します。

< 圧接作業

融着作業

融着作業

7

カバー、ブーツ装着/ポッティング加工

カバー、ブーツ装着

コネクター接続部の保護、絶縁・シールド効果、また防水、振動など耐久性を要求される工程です。特にポッティングはコネクター形状にフィットさせるため液の配合、脱泡、温度・硬化時間管理が重要です。

8

結束・表示

結束・表示

出来上がったケーブルの規格や用途を確実にするための工程であり、鮮明な印字や取付位置など出来栄えが要求されます。結束では結束バンドだけでなく「結束糸」による「巻き結び、こま結び」等があります。

9

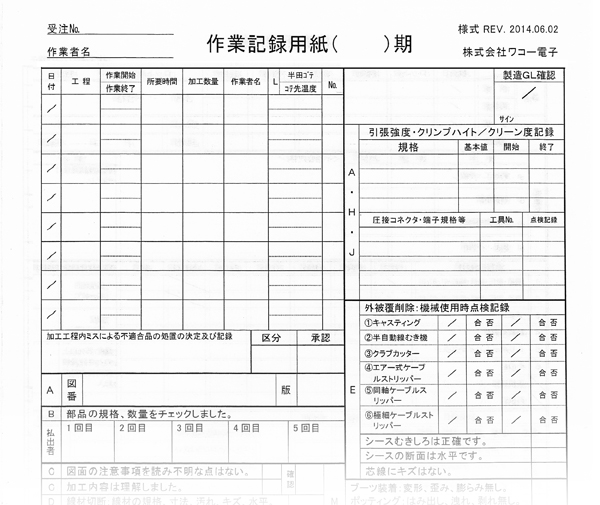

作業記録の作成

記録の保管

「ワン工程・ワン検査」による作業工程の管理項目を工程ごとに記録を取り、それぞれの作業が確実に実施されたことを証明する「品質記録」として5年または13年間保管します。

10

完成

検査工程を経て、お客様に出荷されます。

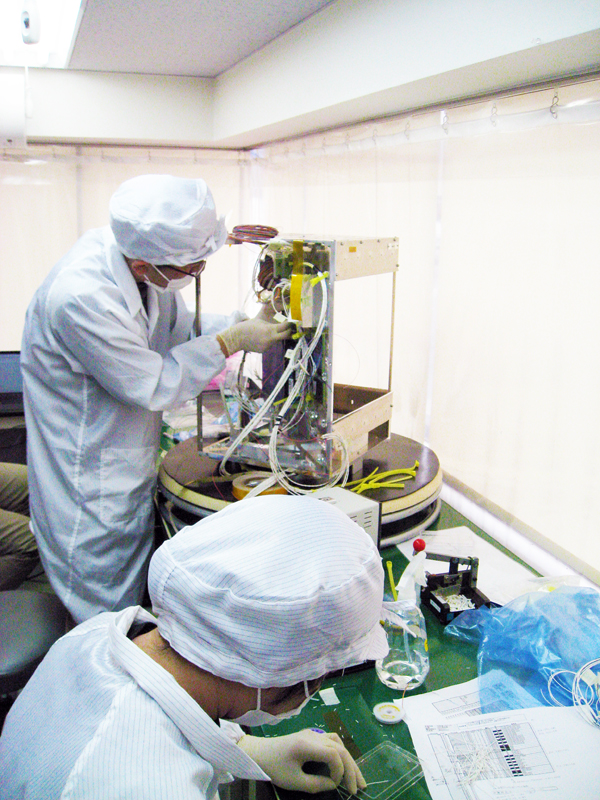

教育

【 OJTを主体にスキルUPを図り「多能工集団」を創る 】

教育

当社は全部門、全従業員に教育訓練実施記録のファイルを支給しています。各個人の技量習熟度に応じてOJTを中心に実施し、多能工集団を目指しています。
また特殊工程である「圧着作業」「ハンダ作業」「ポッティング作業」を資格認定作業として、工程内にて“品質”を作り込んでいます。さらに、外部委託による教育として“電子機器組立”の資格取得、各お客様認定の資格取得にも積極的に取り組んでいます。
